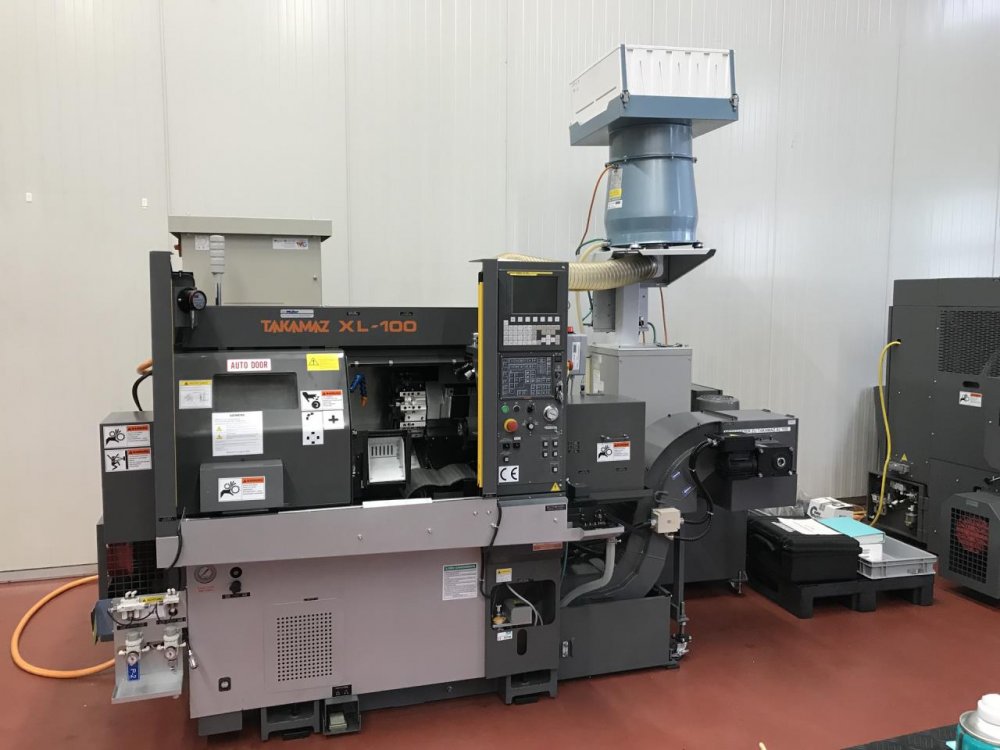

Tornio a CNC
TAKAMAZ XL-100M

Torretta a revolver:

Corsa longitudinale (Z-asse) 280 mm

Corsa trasversale (X-assi) 120 mm

Avanzamenti rapidi X 12 m/min

Avanzamenti rapidi Y 18 m/min

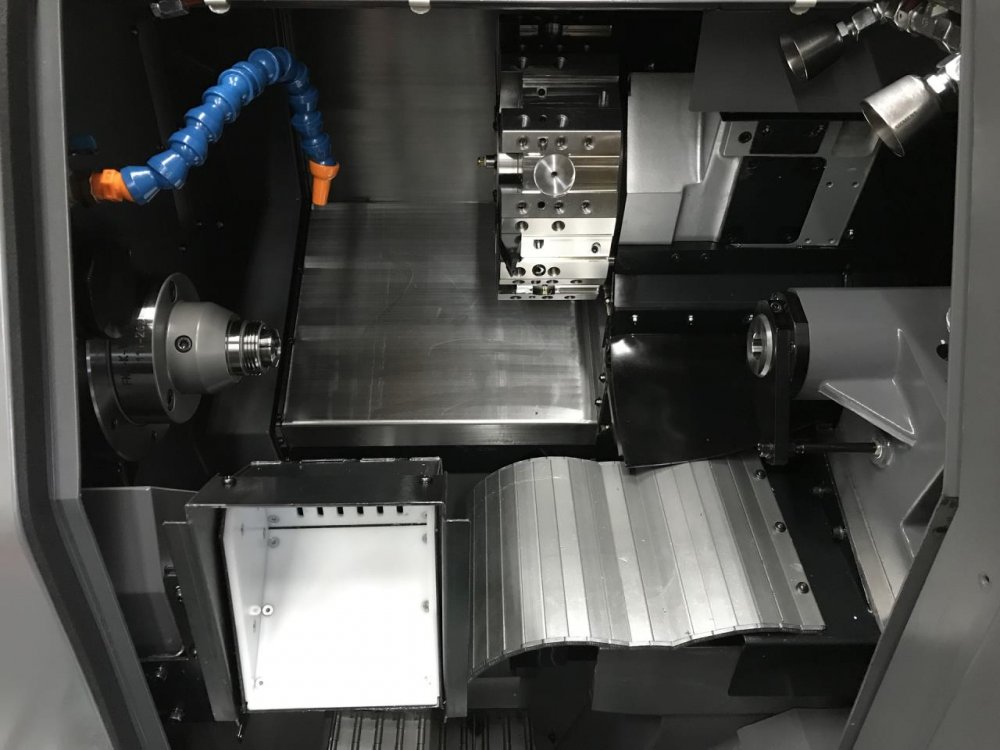

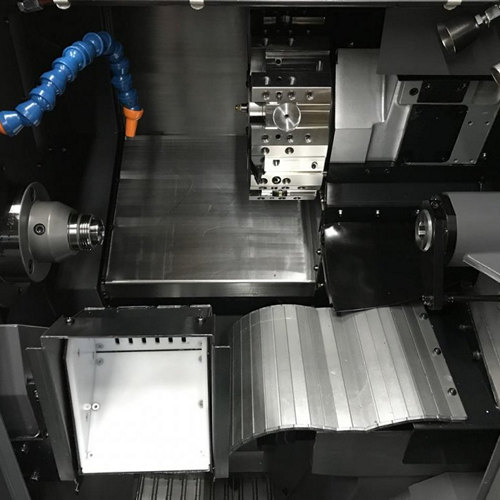

Torretta revolver:

Numero posizioni 12

Numero fisso di utensili dei revolver 6

Porta utensili rotante azionato revolver 6

Giri mandrino 4000 g/min

Sezione trasversale del gambo dell'utensile 20X20 mm

Attacco cono mandrino: VDI 25

Tempo di manovra 1.5 sec

Mandrino principale: attacco mandrino A 2-5

Diametro interno mandrino 35 mm

Attacco per pinza tipo B32

Giri mandrino:

con variatore continuo fino 6000 g/min

Potenza del mandrino 11 / 7.5 kW

Pista della contropunta 220 mm

Corso della contropunta 85 mm

Cono della contropunta: Cono Morse 3 CM

Diametro del cannotto 56 mm

Collegamento 50 Hz 3x 400 Volt

Potenza installata totale 18 kVA

Peso della macchina circa 2300 kg

Dimensioni macchina:

Lunghezza 1480 mm

Larghezza 1360 mm

Altezza 1730 mm

Accessori diversi:

Lampada

Contropunta CNC

Fuso mandrino

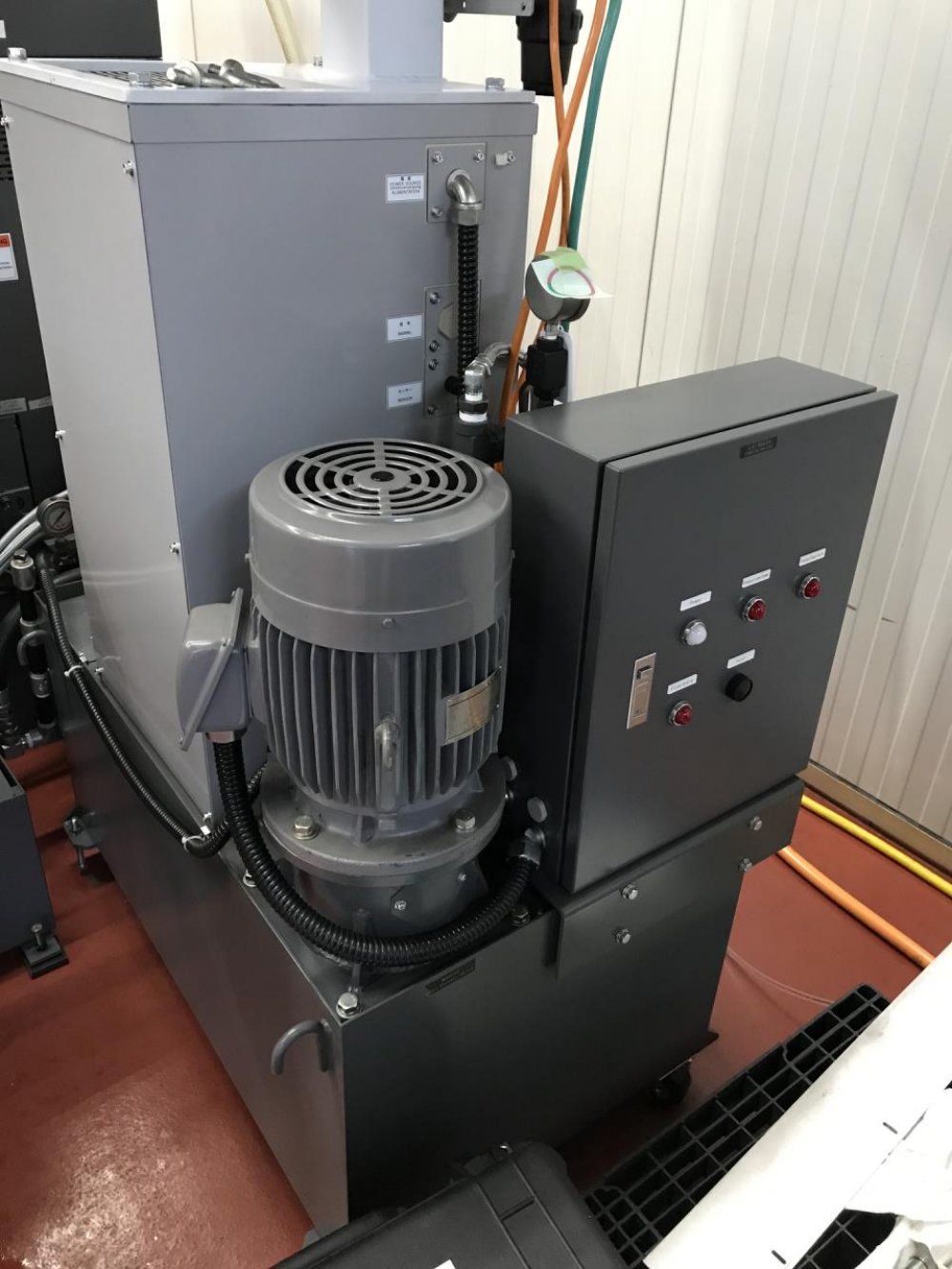

Pompa refrigerante alta pressione

Lubrificazione passare mandrino 60 bar

Refrigerazione per liquido

Aspiratore nebbia d'olio (disoleatore)

Collettore di parti

Nastro trasportatore

Convogliatore di trucioli

Pedale

Apparecchio di misurazione dell'utensile MARPOSS

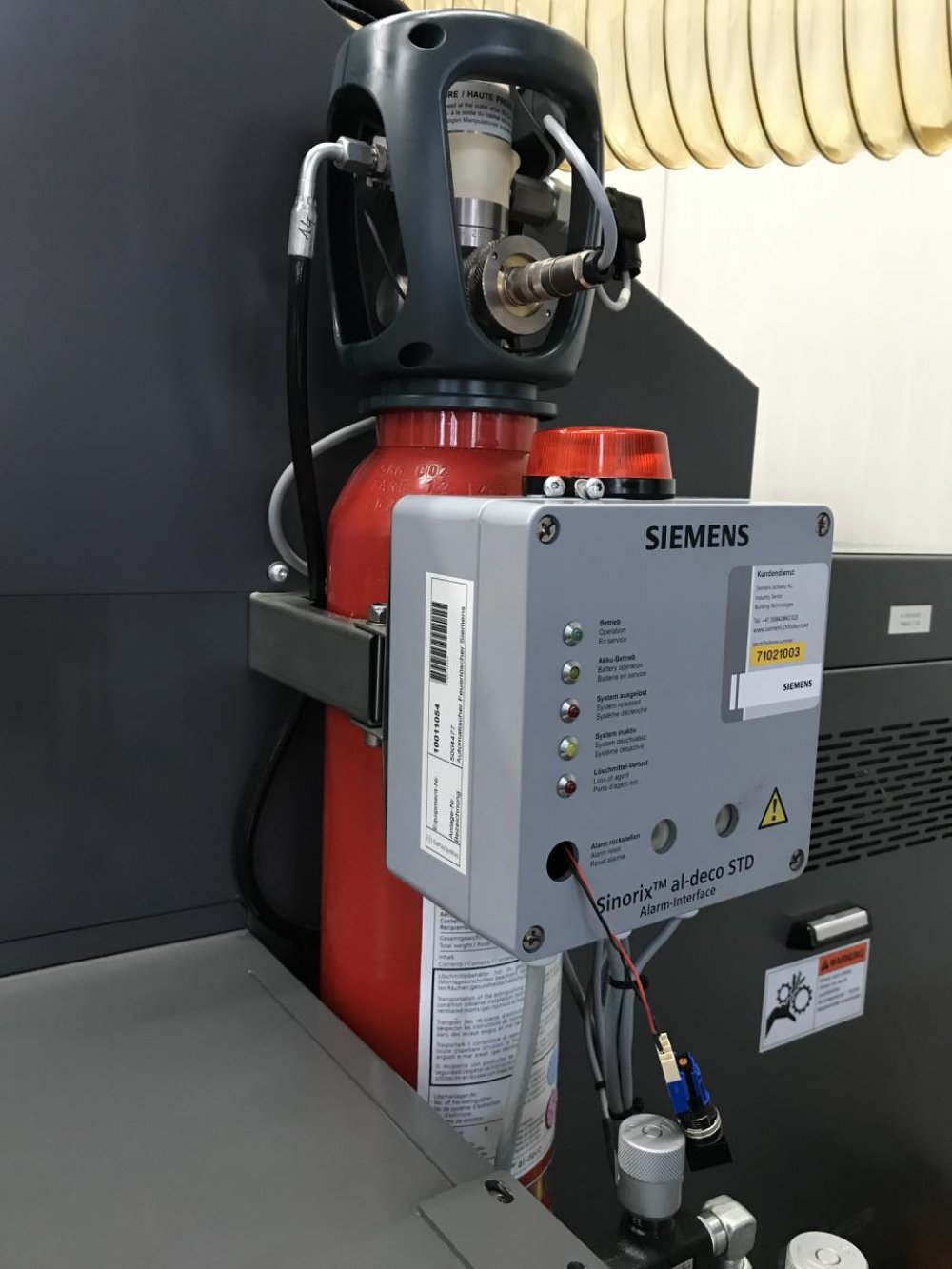

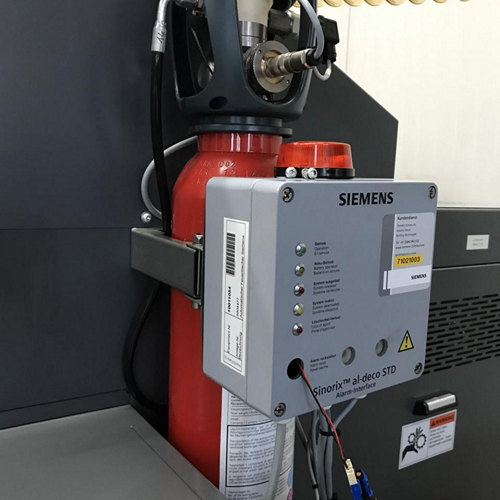

Impianto antincendio

Porta scorrevole automatco

Luce di stato
