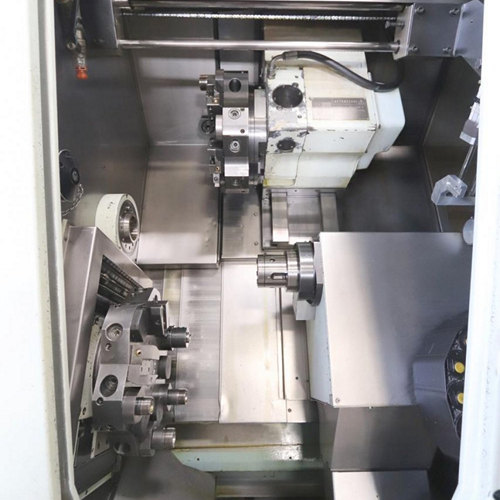

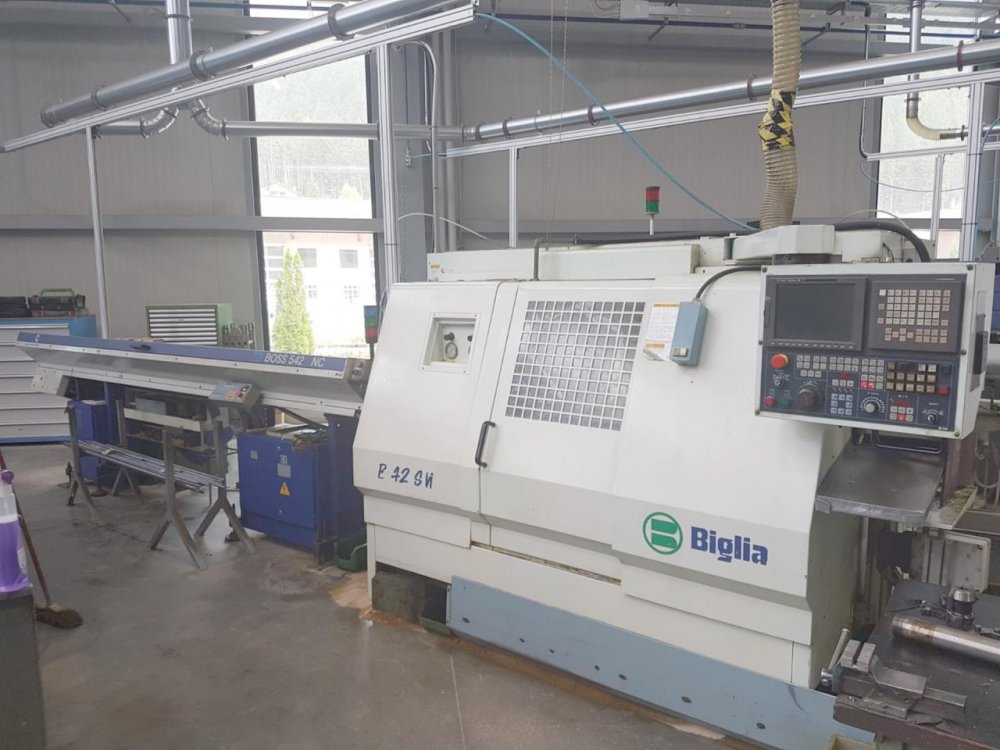

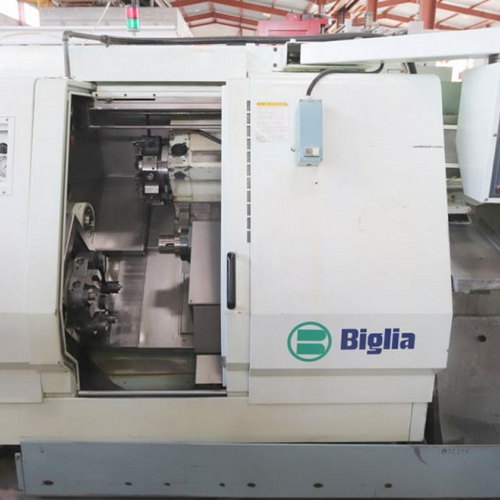

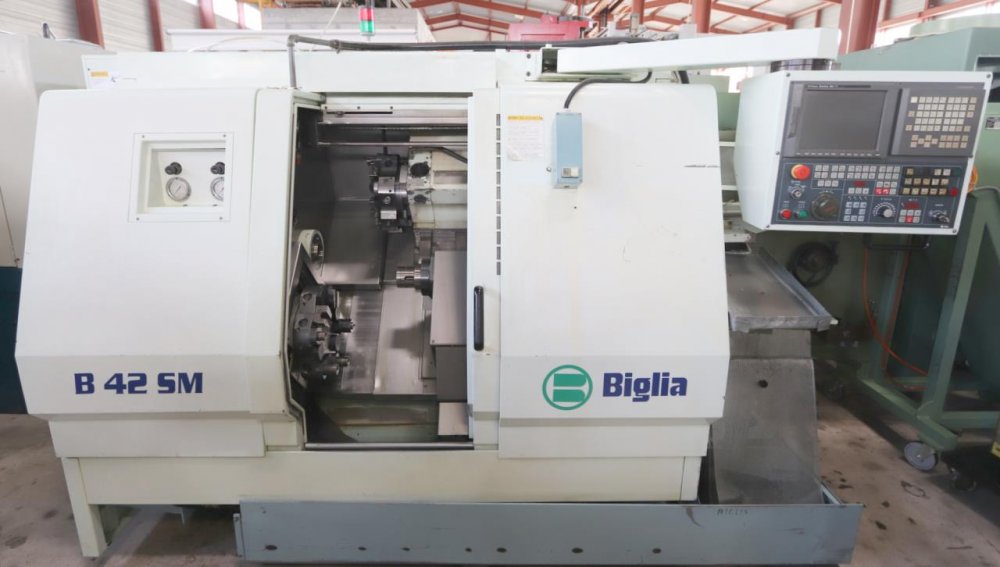

Tornio a CNC
BIGLIA B 42 SM

Numero posizione revolver 1 12

Numero posizione revolver 2 12

Porta utensili rotante azionato revolver 1 6

Porta utensili rotante azionato revolver 2 6

Giri mandrino 100 - 3000 g/min

Sezione trasversale del gambo dell'utensile 20 mm

Potenza utensili rotante 1.5 / 3.7 kW

Diametro massimo di foratori 25 mm

Tempo di manovra 0.4 sec

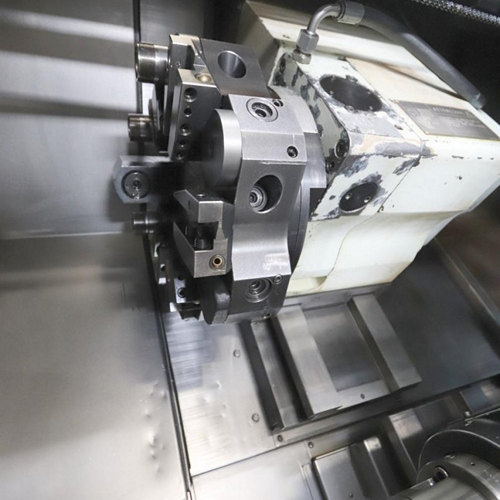

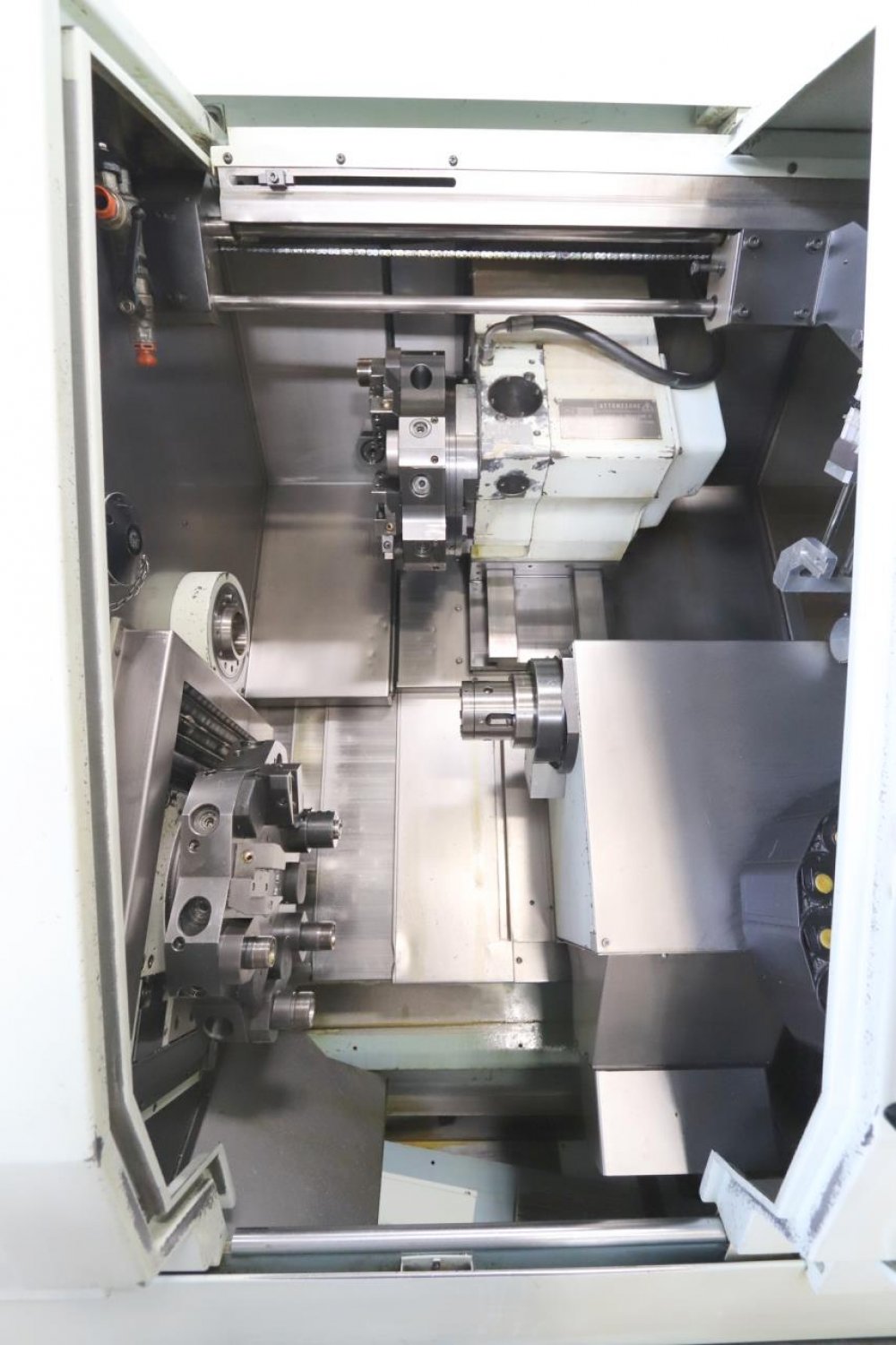

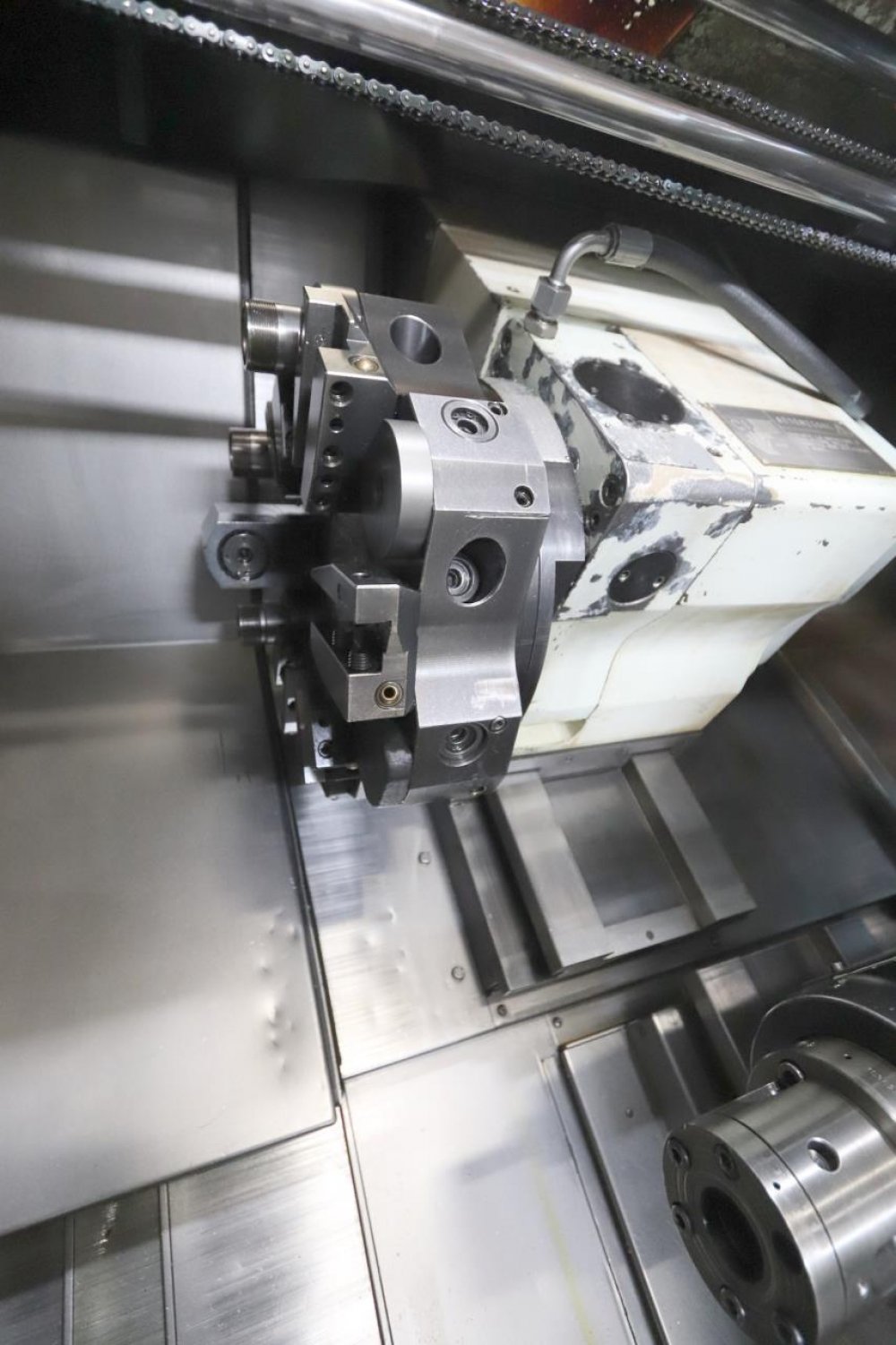

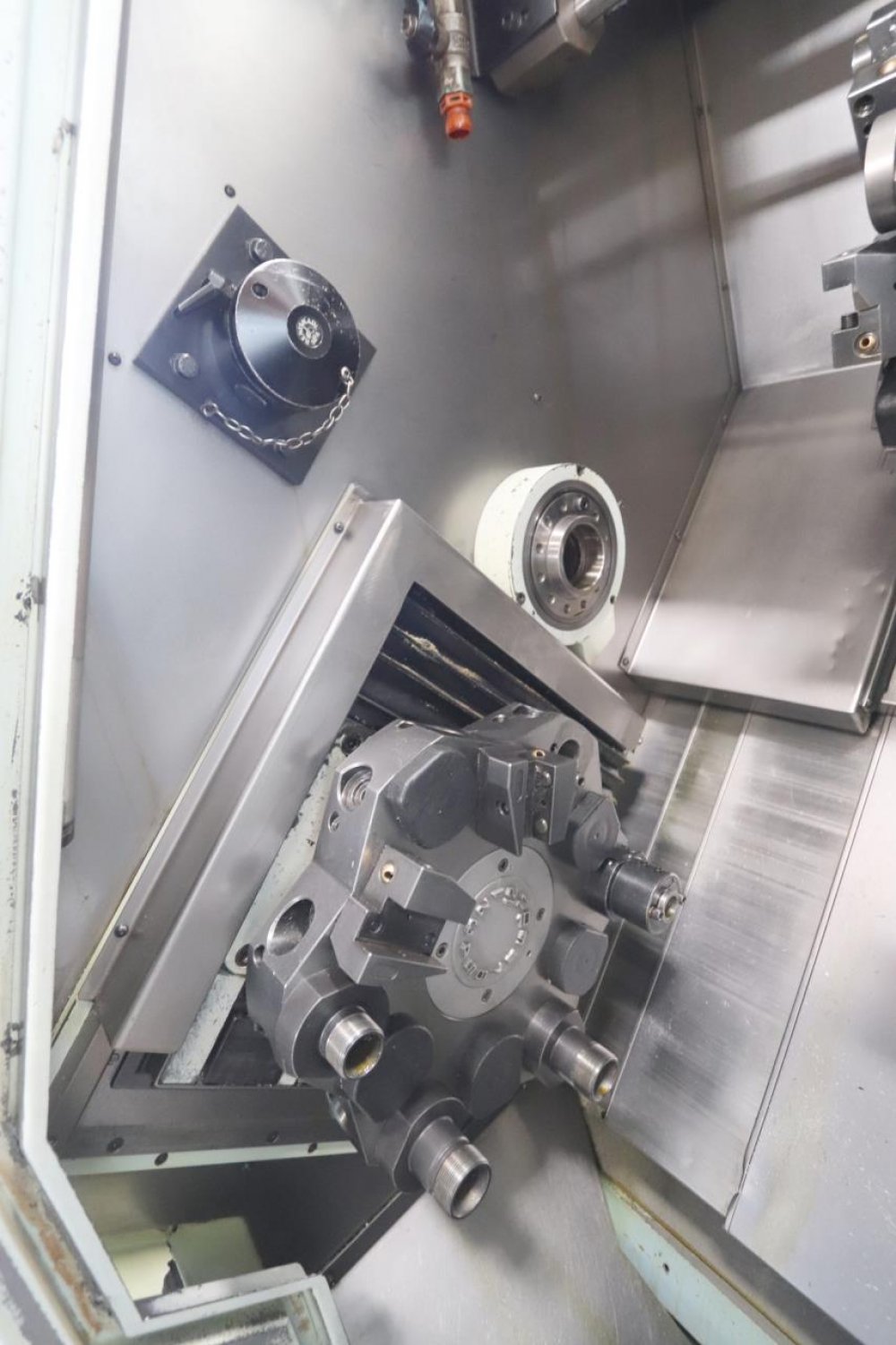

Torretta a revolver superiore:

Asse X 175 mm

Asse Z 305 mm

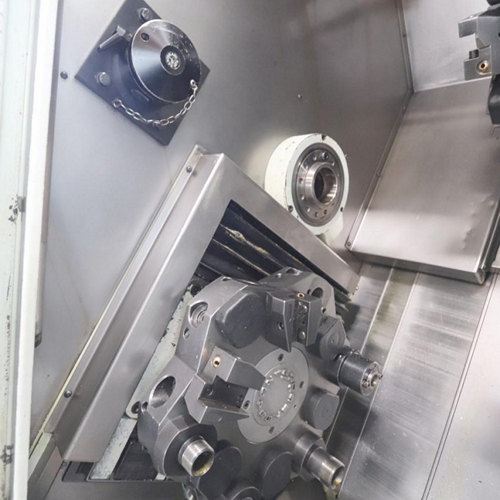

Torretta a revolver inferiore:

Asse X 132 mm

Asse Y 340 mm

Asse Z 155 mm

Mandrino principale:

attacco mandrino ASA 5" Ø Foro mandrino 52 mm

Attacco per pinza tipo DIN 6343

Diametro barra max. 41 mm

Diametro massimo tornibile 200 mm

Lunghezza massimo 300 mm

Asse C (mandrino, risoluzione) 0.001 °

Giri mandrino:

con variatore continuo da100 g/min fino 5000 g/min

Potenza del mandrino 3.7 - 5.5 kW

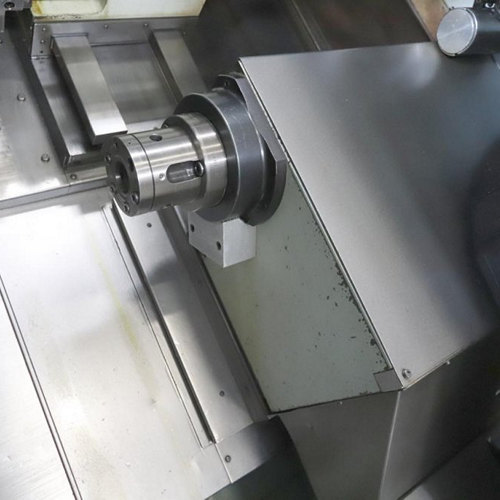

Contro mandrino: attacco mandrino ASA 4"

Foro mandrino Ø 42 mm

Giri massimi 5000 g/min

Attacco per pinza tipo DIN 6343

Diametro massimo tornibile 150 mm

Lunghezza massimo 150 mm

Asse C (mandrino, risoluzione) 0.001 °

Avanzamenti rapidi X 12 m/min

Avanzamenti rapidi Z 20 m/min

Avanzamenti rapidi Y 20 m/min

Motore mandrino 11 - 15 kW

Collegamento 50 Hz 3x 400 Volt

Peso della macchina circa 4700 kg

Dimensioni macchina:

Lunghezza 2500 mm

Larghezza 2000 mm

Altezza 2100 mm

Accessori diversi:

Centraggio automatico 3 morsetti

Lampada

Luce di stato

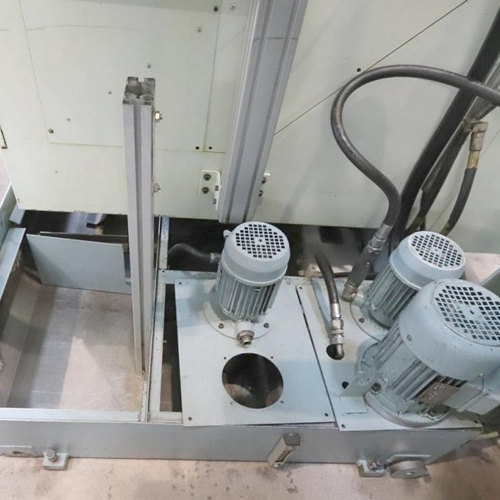

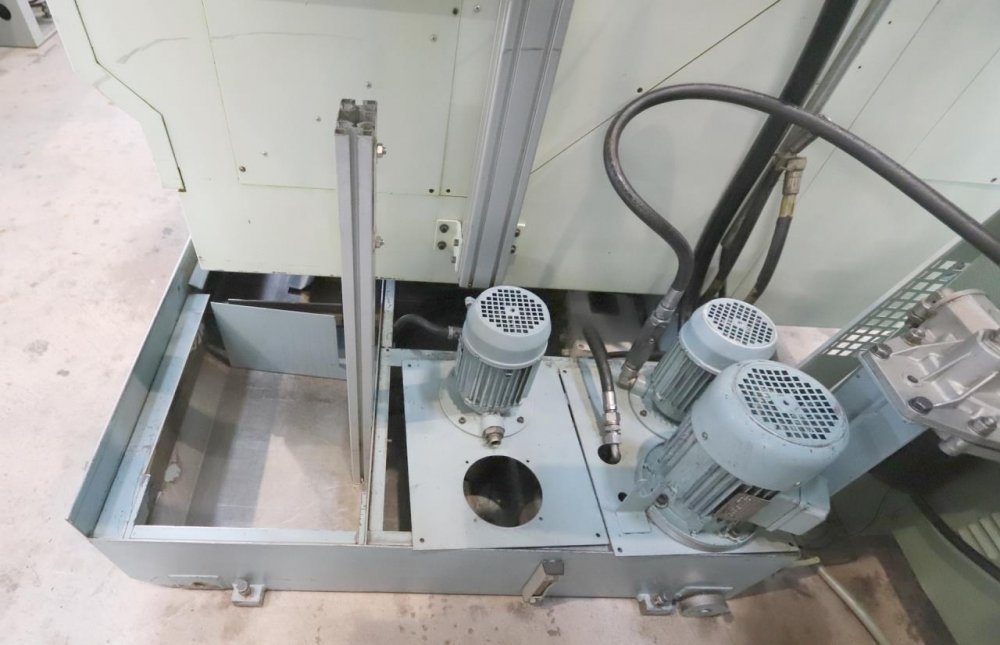

Refrigerazione 150 l

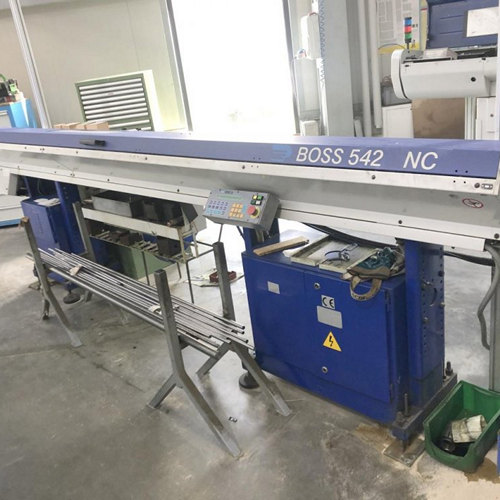

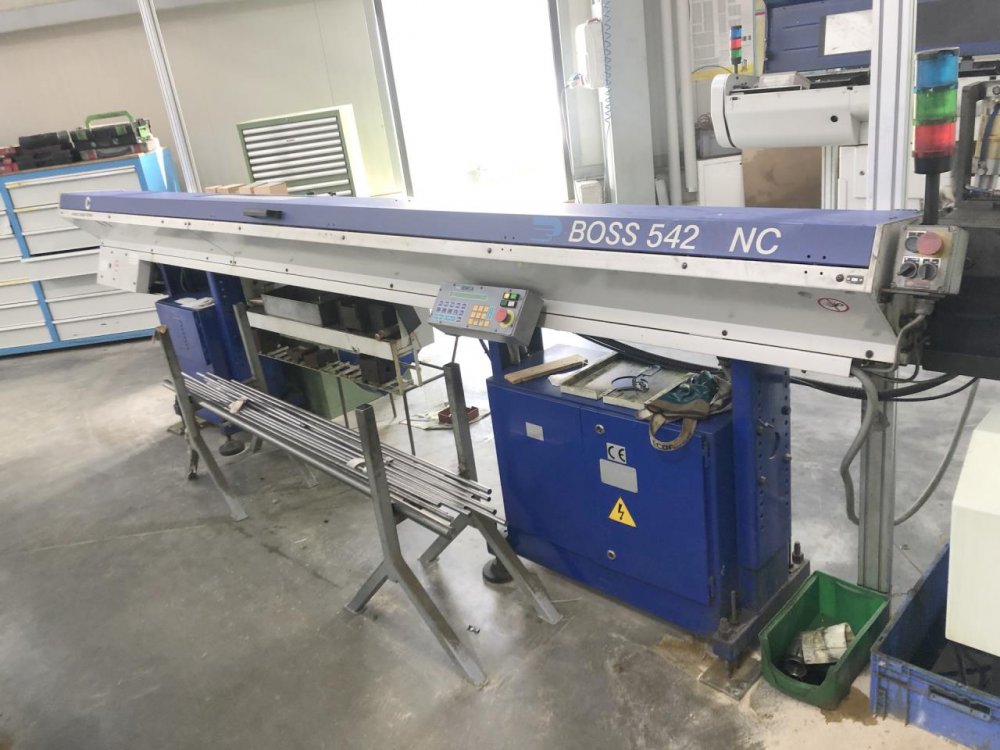

Caricatore IEMCA BOSS Tipo 542 NC

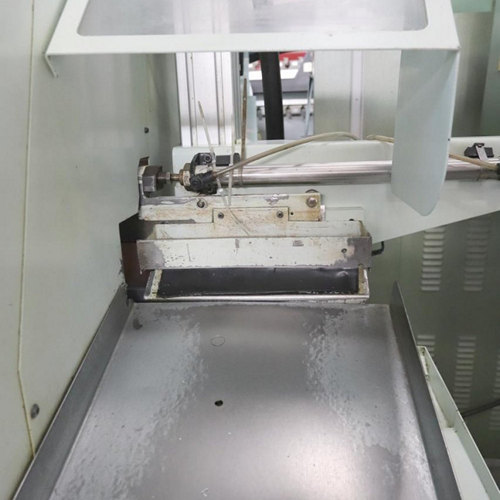

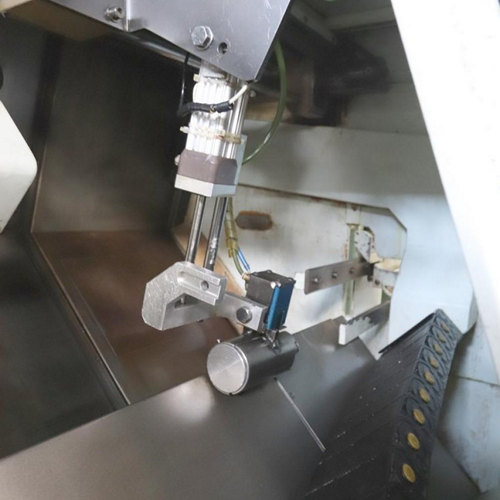

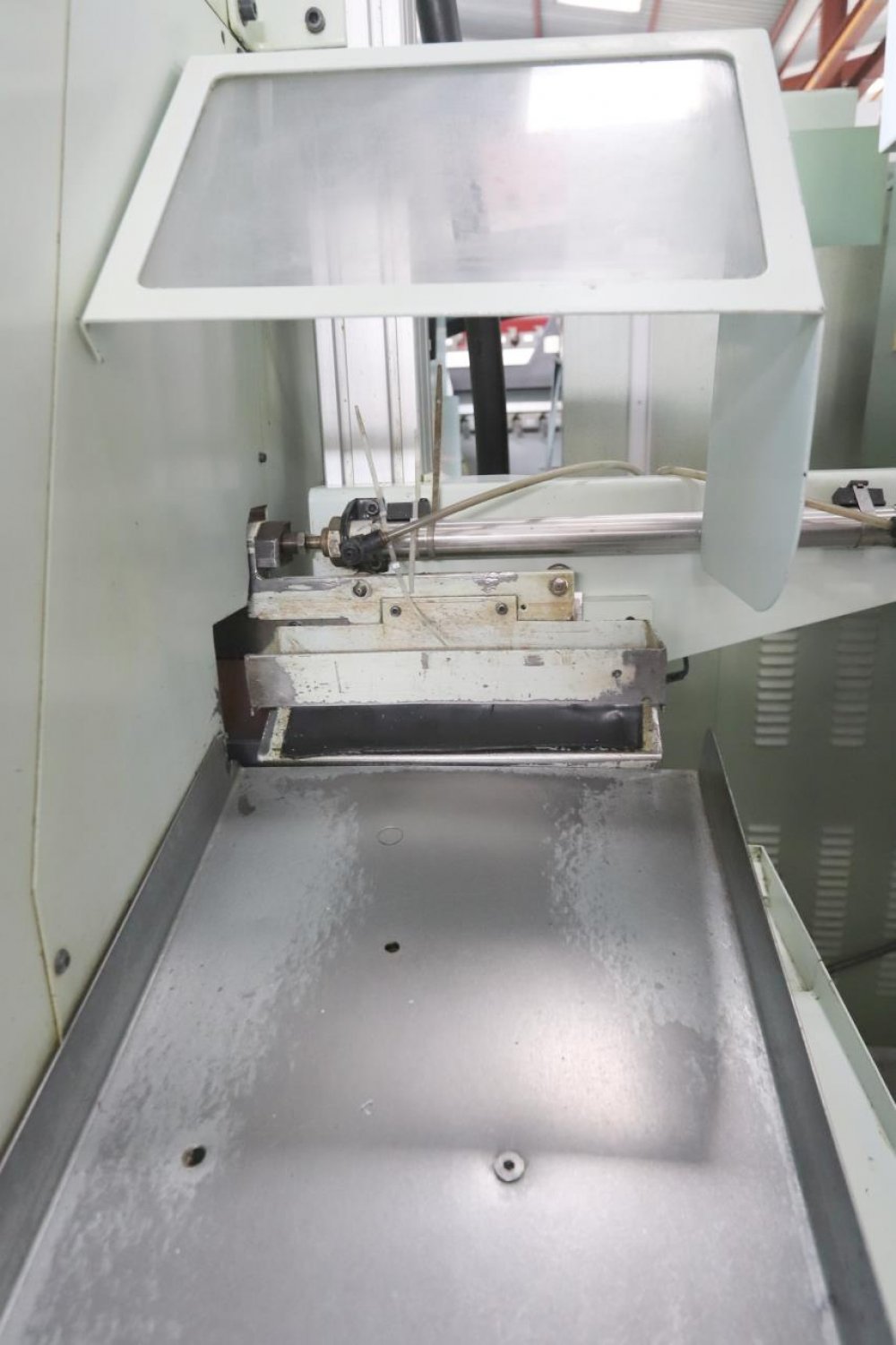

Collettore di parti

Set di supporti in acciaio

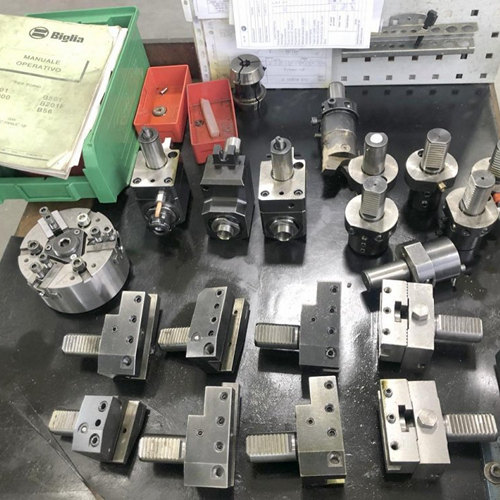

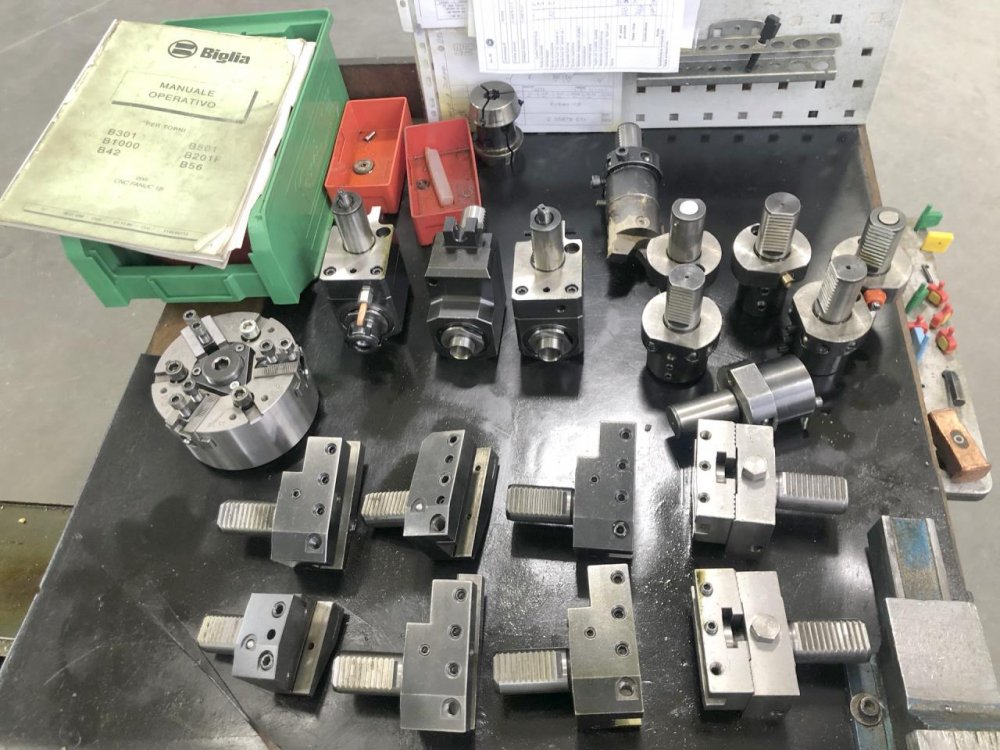

Gioco di portautensili

Quadro elettrico Unità di raffreddamento
