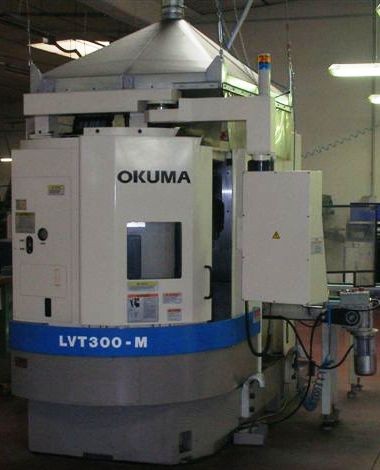

Tornio a CNC
OKUMA + EWAB

utensili standard mm 280 Lunghezza normalmente tornibile mm 200 Peso max. pezzo (consigliato) Kg 20 Mandrino principale standard Attacco mandrino ASA - A2 6" Diametro cuscinetto anteriore ∅ mm 100 Diametro foro mandrino ∅ mm 62 Giri mandrino giri/min. 40/4000 Giri mandrino a potenza costante giri/min. 510/4000 Gamme giri a variazione continua 2 Potenza max. disponibile Kw 22/15 Coppia max. disponibile Nm 412 Slitta di tornitura Corsa slitta verticale asse Z mm 360 Corsa di lavoro slitta trasversale asse X mm 210 Corsa di trasferimento slitta trasversale asse X mm 845 Avanzamenti rapidi assi X - Z m/min. 60 - 30 Potenza motori azionamento assi X - Z Kw BL 4,0 / BL 6,0 Spinta asse X N 3920 Spinta asse Z N 9500 Viti azionamento assi X - Z ∅ / passo mm 40 / 30 - 40 / 16 Precisione di posizionamento assi X - Z mm 0,01/100 - 0,015/300 Ripetibilità´ di posizionamento assi X - Z +/- mm 0,001 - 0,002 Torretta portautensili Stazioni portautensili n. 12 Attacco portautensili VDI- mm 40 Tempo di indexaggio (1 posizione) sec 0,1 Tempo di indexaggio (6 posizioni) sec 0,36 Azionamento utensili rotanti <Versioni "M"> Stazioni portautensili motorizzabili n 12 Potenza max disponibile Kw 5,5/3,3 Coppia max. disponibile Nm 23,7 Gamma giri giri/min. 45 - 4500 Dimensioni e pesi Altezza max. m 2,50 Ingombri al suolo max m 1,32 x 3,12 Peso macchina kg 5500 - Potenza max totale installata KvA 29,51 Opzioni: Caricatore EWAB 16 pallet con pezzi gestibili sino a 280 diam., h 220 mm - Convogliatore trucioli - Protezione nastro - Kit portautensili standard e motorizzati
