Centro di lavorazione orizzontale
OLIVETTI

di lavoro asse y MM 600
Precisione di posizionamento assi x e y MM +/-0.0125mm
Precisione di posizionamento asse z MM +/-0.020mm
Ripetibilità unidirezionale MM +/-0.006mm
Velocità di spostamento rapido MM 12m/min
Velocità di avanzamento in lavoro (gamma continua) MM/MIN 0.01/10.000
Spinta utile assi KG 850
Accelerazione in rapido MM/SEC 800

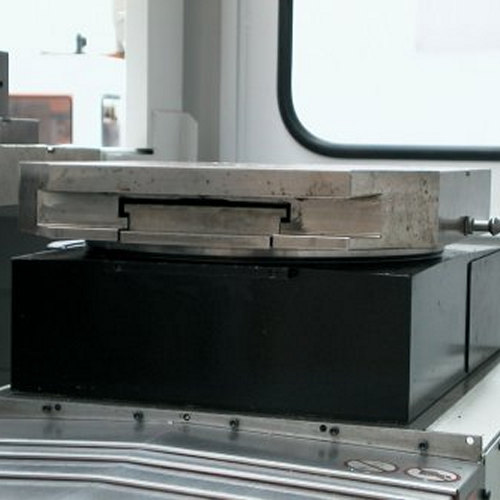

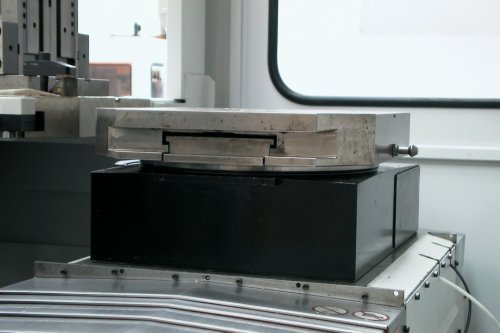

Tavola girevole e pallet
Dimensioni pallet MM 450x450
Numero di divisioni 360
Precisione di posizionamento SEC. +/-6
Tempo necessario per una rotazione di 90° SEC. 7
Peso max su pallet (carico distribuito) KG 400
Tempo di cambio automatico pallet SEC. 20

Mandrino
Potenza motore mandrino KW 7
Velocità di rotazione mandrino 4500 giri/min
Diametro mandrino al supporto anteriore MM 75
Attacco portautensile ISO 40

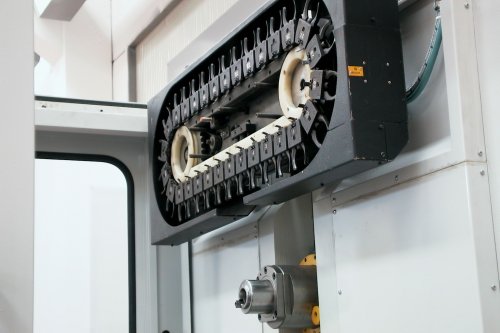

Cambio Utensili
Capacità del magazzino N 30
Peso max portautensile + utensile KG 7
Diametro max utensili cilindrici con stazioni adiacenti libere MM 100
Lunghezza utensile MM 300
Tempo di cambio utensile SEC 12
